铸铁（tiě）件（jiàn）冒（mào）口颈部产生（shēng）缩孔该如何处理？相信这个（gè）问（wèn）题是（shì）一个（gè）共性的问题，很多（duō）铸造行业人士也遇到过，如果没有找到好（hǎo）的解（jiě）决方案，不（bú）妨大家一起探讨一下！

一、冒口颈缩孔产生的机理

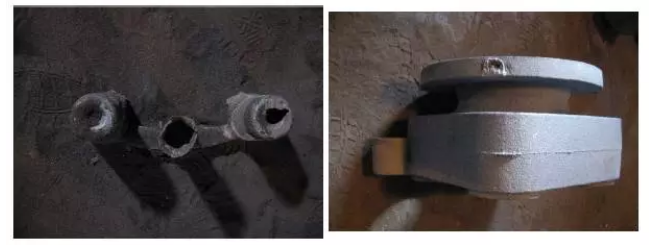

冒口颈（jǐng）缩孔（kǒng）是指冒口中缩（suō）孔（kǒng）穿过冒口颈，侵入铸件中，形成二次缩孔（内缩（suō）孔（kǒng））主要的原（yuán）因是（shì）冒口（kǒu）颈凝固的比铸（zhù）件早，堵塞（sāi）了冒口至热节的补（bǔ）缩通（tōng）道（凝固过程中（zhōng）从热节依次挪（nuó）移至冒口颈、冒口（kǒu）的液相（xiàng）形成的（de）通（tōng）道），使冒口中（zhōng）的金属液不能对热节凝固时发生的体积亏损进行补偿（补缩），就（jiù）产生冒（mào）口颈缩（suō）孔。

二、冒口颈缩孔（kǒng）引起（qǐ）的原（yuán）因分析

1、过长的凝（níng）固时间；

2、过多的补缩口；

3、浇（jiāo）注温度（dù）；

4、过大的（de）内浇口；

5、碳（tàn）硅当量过高；

6、浇注（zhù）系统的设计；

7、内浇（jiāo）口形状（zhuàng）。

三、解决方案（àn）

1、过多的补缩口

遇到这种情（qíng）况，可以尝试改进浇注系（xì）统，均匀进水，用一个大的冒口补缩。

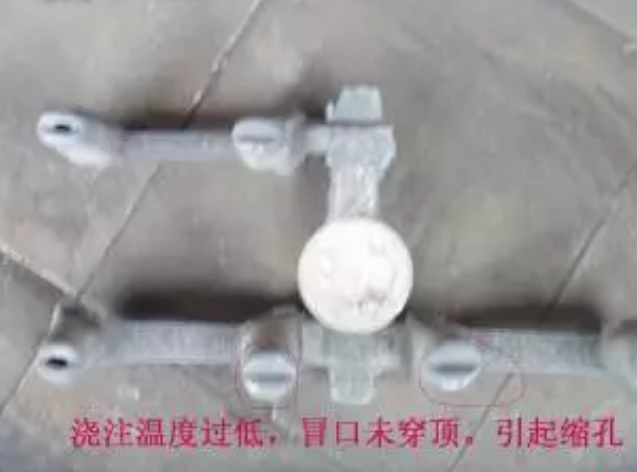

2、浇（jiāo）注温度

解决方法：

在生产过程中控制好浇（jiāo）注温度，球铁温（wēn）度控制在（zài）1360以上，灰铁控（kòng）制在（zài）1400度以下（xià）。

3、浇铸系统的设（shè）计

解决（jué）方法：合（hé）理设计（jì）浇注系统（tǒng），特别要注意铁水（shuǐ）的（de）流速及流向球铁浇注系（xì）统（tǒng）建议比例：直：横：内=1：1.2-2.0：0.75
